Volvo FE
-specifikation

Alt, hvad du har brug for at vide om Volvo FE, ned til mindste detalje.

Chassis

Se specifikationerne for chassishøjder, maks. forakseltryk, baghjulsaffjedring,
koblingshøjder, trækkere, chassisfunktioner og bremser.

Chassishøjder

Lav

ca. 880 mm

Medium

ca. 950 mm

Høj

ca. 1050 mm

Maks. forakseltryk (ton)

 LuftParabolisk
Lav7.1/7.5/89
Medium7.1/7.5/89
Høj7.1/7.5/89

Baghjulsaffjedring

Type

Aksler

Affjedring

Aksel-/bogietryk

Reduktion

Pusher-/løbeaksler

Soloaksel











RAD-L90

4x2

Parabel/parabel med S-fjeder

13 t

Enkelt/nav



RAD-KR

4x2

Luft

13 t

Enkelt/nav



Bogie











RADT-KR

6x2

Luft

19/20 t

Enkelt/nav

Løbeaksel (fast/styret)

RADD-BR

6x4

Parabolisk

23 t

Enkelt/nav



Trækbjælker

Trækbjælker til tilslutning af påhængsvogne er tilgængelige.

Brændstoftanke

BrændstoftankeAdBlue-tanke
Brændstoftanke fås i plast, stål eller aluminium. Brændstofvolumen varierer fra 160 til 630 liter. Der fås D-formede tanke i to forskellige højder – 560 og 710 mm.Plast, volumen er 32 liter. AdBlue-pumpen er integreret i AdBlue-tankmodulet.

ForakslerLøbeaksler
Forakseltrykket varierer fra 7,1 til 9 ton.Fås i flere konfigurationer: standard med enkelt- eller dobbeltmontering eller hydraulisk styrede. Akseltryk: 6,7, 7,1, 7,5 eller 10,5 ton.

Koblingshøjder for drejeskammel

TrækChassisAffjedringRammehøjdeDrejesk.-højde*DækMin. koblingshøjde**Nominel kørselshøjde**
4×2
 MediumRAD-KR266150315/60R22.5"9921097
 MediumRAD-KR266185295/80R22.5"11031208
 MediumRAD-KR266185315/70R22.5"10861191
 MediumRAD-KR266185315/80R22.5"11141219
 MediumRAD-KR266150295/80R22.5"10631168
 MediumRAD-KR266150315/70R22.5"10491154

** Cirkahøjder.

Forberedelse for opbyggere

Hulrække i ramme til opbygger
Den øverste hulrække er reserveret til opbyggeren. Alle beslag i den øverste hulrække har en forkrøpning og et 8 mm afstandsstykke. Der er ikke brugt nitter i den øverste hulrække.
Drejeskamler
En ISO-certificeret drejeskammel med L-profiler i forskellig højder findes i serien, hvilket giver stor valgfrihed. Den flangemonterede drejeskammel er et let alternativ, da den ikke skal bruge en monteringsplade. Drejeskamlens højde over chassiset er fra ca. 150 mm. En indikator for integreret smøring og anhængertilslutning fås som ekstraudstyr til visse modeller.
Klargøring til kran
Der kan monteres kranplader på chassiset fra fabrikken.

Klargøringssæt til kran
Der kan monteres kranplader på chassiset fra fabrikken. Batterikassen er flyttet tilbage, og fastgørelsespladerne er monteret bag førerhuset på hver side af chassiset. Et elektrisk forberedelsessæt – ELCRANE – er inkluderet.




Bremser

EBS (elektronisk styret bremsesystem) giver en enestående reaktion og ydelse
og gør det let at dosere bremserne, samtidig med at det giver adgang til en række praktiske funktioner.
Opgrader dit bremsesystem ved at tilføje EBS Medium-pakken eller en af de
andre tilvalgsmuligheder. EBS er standard på alle specifikationer.

EBS Medium
Ud over EBS Standard-pakken indeholder EBS Medium følgende funktioner:
Hydraulisk retarder
Hydraulisk retarder til AL306 gearkasse. Den kompakte, integrerede hydrauliske retarder er monteret på gearkassen og giver bremsemoment ved nedbremsning på 1490 Nm.
Bakkestartshjælp
Bremserne deaktiveres først, når der er tilstrækkeligt motormoment til at sætte lastbilen i gang.

ESC (Elektronisk Stabilitets Control)
Bremsestabilitetssystemet justerer bremsekraften individuelt på hvert hjul, hvilket stabiliserer hele køretøjskombinationen og minimerer risikoen for saksning, væltning og trailerudskridning. ESC lever op til lovgivningen for elektronisk køretøjskontrol og fås på 2- og 3-akslede lastbiler.


Drivline

Find specifikationer om motorer, gearkasser, bagaksler (inklusive udvekslinger), drivlinekombinationer og kraftudtag.

Motorer



D8K

G9K320

EmissionsstandardEuro 6Euro 6

Antal cylindre

6

6

Slagvolumen

7,7 dm3

8,9 dm3

Slaglængde

135 mm

144,5 mm

Boring

110 mm

114 mm

Kompressionsforhold

17.5:1

12:01

Økonomi-omdrejningsinterval

1.000-1.700 o/min.

1200-1700 o/min.

Modtryksbremseeffekt (2.800 o/min.)

120 kW (2800 o/min.)

-

Kompressionsbremseeffekt (2.800 o/min.)

170 kW (2800 o/min.)

-

Oliefiltre

1

2

Oliemængde ved olieskift inkl. oliefilter

25,5 l

27,6 l

Kølesystem, samlet mængde

17 l

12,4 l



Olieskiftinterval
Op til 120.000 km eller en gang hvert andet år med VDS5.

Brændstofforudsætninger
EN 590 (EU-norm) maks. 10 ppm svovl.

Motormonteret kraftudtag
Udvekslingsforhold 1:1, momenteffekt på 600 Nm både ved kørsel og i stilstand.

Version til biodiesel
D8K320 fås også i en version til biodiesel (B100) og certificeret til Euro 6. Kontakt din Volvo-forhandler for at få oplysninger om serviceintervaller.




Motormonteret kraftudtag

 MomenteffektUdveksling
PTER-DIN600 Nm*1:1
PTER-1400600 Nm*1:1
PTER-100600 Nm*1:1


* momenteffekt både ved kørsel og stilstand. Med AT2412, maks. moment under kørsel = 150 Nm.

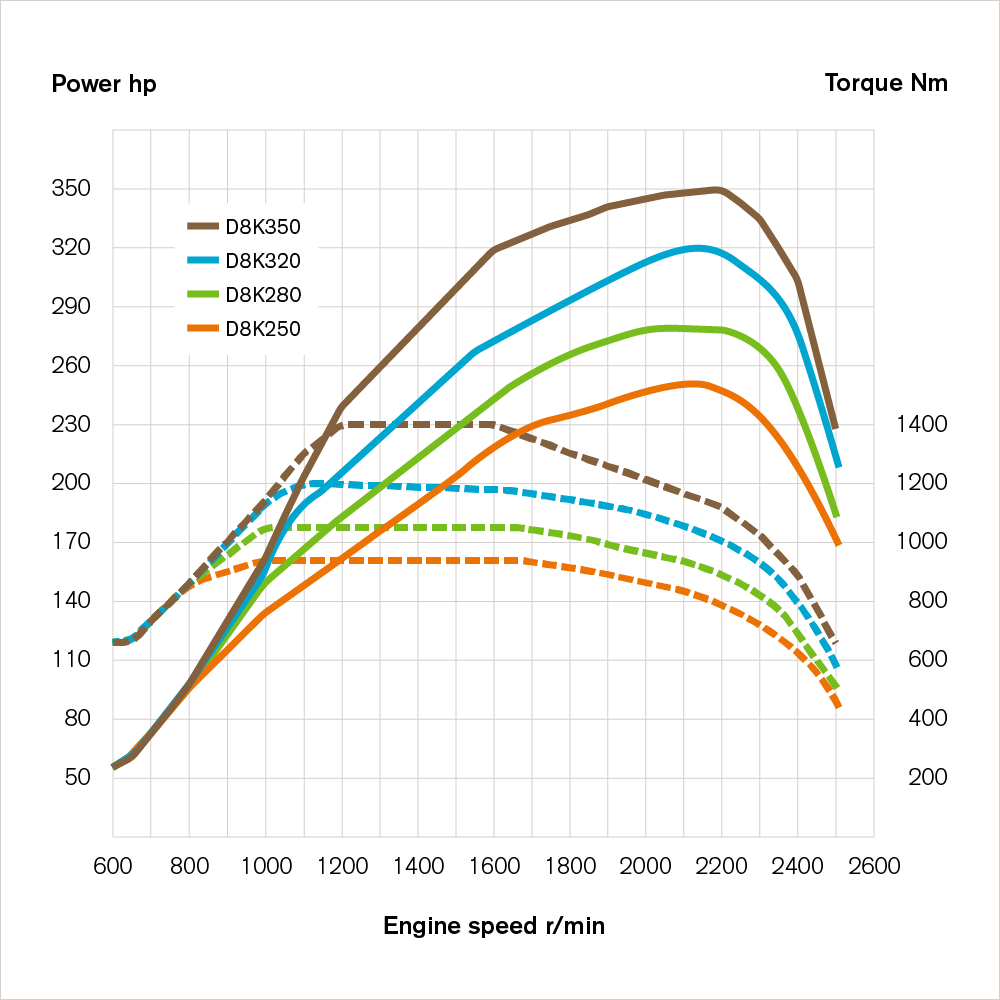

D8K – EFFEKT/MOMENT

Nettoydelse i henhold til: EC 582/2011



­ D8K250 (184 kW)



Maks. effekt ved 2.100 o/min.

250 hk

Maks. moment ved 900-1.700 o/min.

950 Nm

D8K280 (206 kW)



Maks. effekt ved 2.100 o/min.

280 hk

Maks. moment ved 950-1.700 o/min.

1.050 Nm

D8K320 (235 kW)



Maks. effekt ved 2.100 o/min.

320 hk

Maks. moment ved 1.050-1.600 o/min.

1.200 Nm

D8K350 (258 kW)



Maks. effekt ved 2.200 o/min.

350 hk

Maks. moment ved 1.200-1.600 o/min.

1.400 Nm

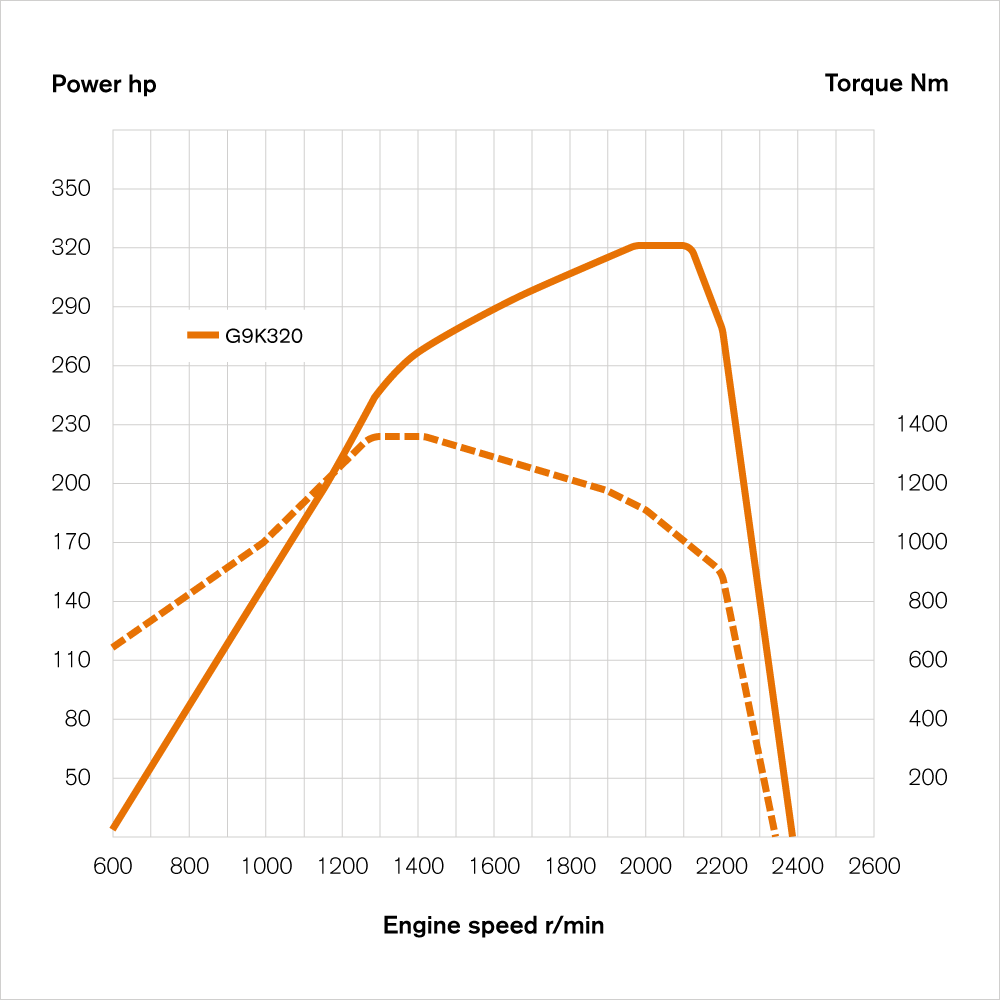

G9K320 – EFFEKT/MOMENT

Nettoydelse i henhold til: EC 582/2011



G9K320



Maks. effekt ved 2.000-2.100 o/min.

320 hk (239 kW)

Maks. moment ved 1.300-1.400 o/min

1356 Nm



I-Shift

12-trins split- og rangegearkasse med automatisk gearskiftesystem. I-Shift kan udstyres med en kompakt retarder og en oliekøler.



TypeHøjeste gearMotormoment (Nm)Godkendt vogntogsvægt (ton)
AT2412GDirekte240044

Manuelle gearkasser

De manuelle gearkasser betjenes med servostøtte. Den
korte gearstang er integreret i instrumentpanelet.
Den er vibrationsfri, og gearstangens bevægelse er kort og præcis.
Gearkasserne kan specificeres med kraftudtag.



Type

Højeste gear

Motormoment (Nm)

Godkendt vogntogsvægt (ton)

ZTO1006

6

1050

32

ZTO1109

9

1200

44





Automatgearkasser

Automatgearkassen har fremragende startegenskaber
og jævne gearskift, der dækker hele
hastighedsområdet. Automatgearkassen betjenes via trykknapper på
instrumentpanelet. Den kan specificeres med kraftudtag.



Type

Højeste gear

Motormoment (Nm)

Godkendt vogntogsvægt (ton)

AL306

6

1300

32





Bagaksler

Type

Aksel

Gear

Maks. moment (Nm)

Maks. aksel-/bogietryk (ton)

Godkendt vogntogsvægt (ton)

Enkelt reduktion











RSS1344E

Solo

Hypoid

2800

13

44

RSS1344CSoloHypoid26001344

RTS2370A

Tandem

Hypoid

3550

23

70

Navreduktion











RSH1370F

Solo

Spiral med skrå tænder

3550

13

70

RTH2180C

Tandem

Hypoid

1200

21

80



Bagakseludvekslinger

RSS1344CRTS2370ARSH1370FRTH2180DRS1344E
2.64:13.09:13.76:12.63:12.47:1
2.85:13.40:14.12:12.94:12.64:1
3.08:13.78:14.55:13.13:12.85:1
3.36:14.13:14.67:13.33:13.08:1
3.70:14.50:15.41:13.57:13.36:1
4.11:15.14:16.18:13.85:1
4.63:15.67:17.21:14.17:1
5.29:16.17:1
6.17:1







Drivlinekombinationer

 D8K250D8K280D8K320D8K350G9K320
Gearkasser
AT2412G
ZTO1006
ZTO1109
AL306
Enkeltreduktionsaksler
RSS1344C
RSS1344E
RTS2370A
Navreduktionsaksler
RSH1370F
RTH2180D

Kraftudtag

Der findes et stort udvalg af koblingsuafhængige og
koblingsafhængige kraftudtag til brug for alle typer
udstyr.



Motormonterede

Gearkassemonterede

PTER-DIN
Bagmonteret motorkraftudtag til direkte drift af hydraulikpumpe.
PTR-HF/FH/ZF
Montering med forbindelsesflange og lav eller høj hastighed.
PTER1400
Bagmonteret motorkraftudtag med flangetilslutning til hydraulikpumpe.
PTR-HP/PH/ZF
Montering med kardanflange og lav eller høj hastighed.
PTER100
Bagmonteret motorkraftudtag med flangetilslutning til hydraulikpumpe.
PTRD-D1D
Dobbelt drev med pumpetilslutning og flangeforbindelse.

Førerhus

Find specifikationer om førerhusmål, førerhushøjder over jorden
og førerhusfunktioner







Dagførerhus

Dagførerhus med et komfortabelt og ergonomisk chaufførområde. Højde indvendigt 1.605 mm, længde 1.600 mm, bredde 2.300 mm.

Medium-førerhus

Medium-førerhuset har ekstra plads og kan udstyres med en køje til én person eller kan bruges som kontorplads med ekstra opbevaringsrum. Højde indvendigt 1.605 mm, længde 2.000 mm, bredde 2.300 mm.

Langt førerhus

Langt førerhus med en seng til én person. Højde indvendigt 1.605 mm, længde 2.200 mm, bredde 2.300 mm.

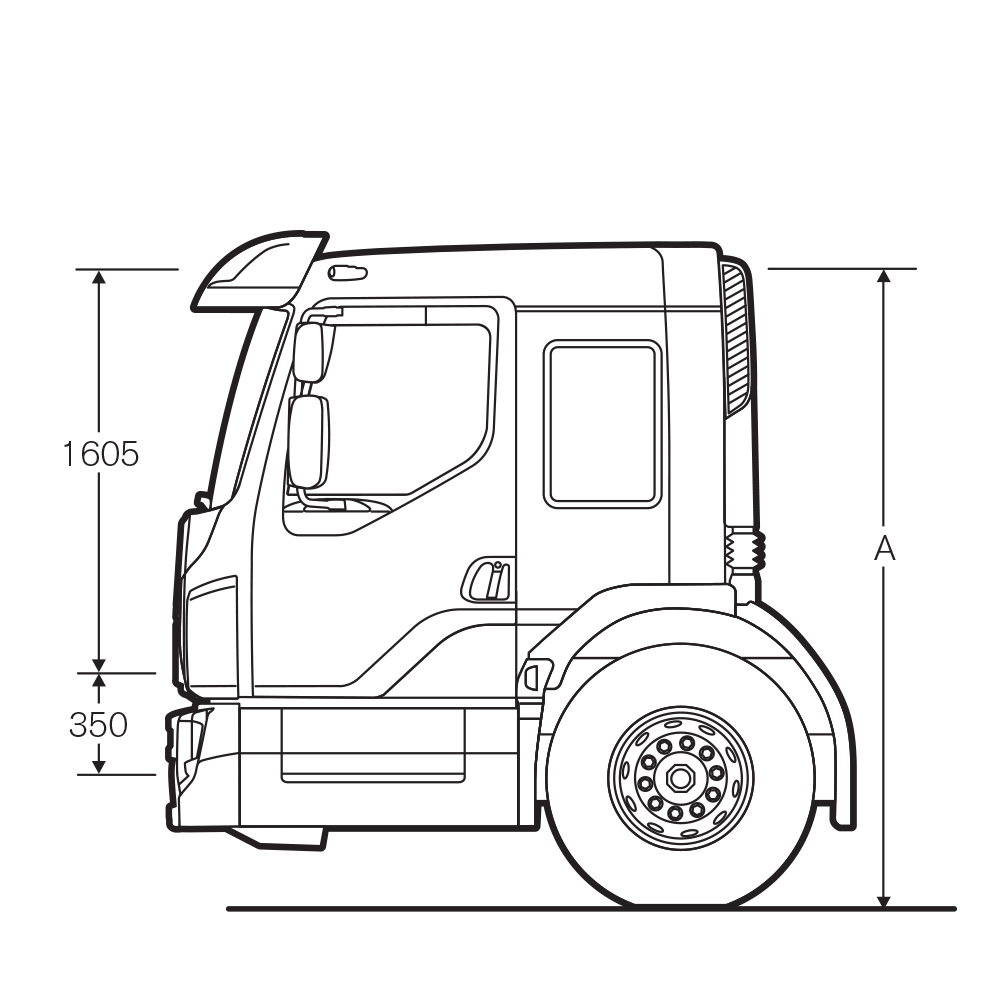

Førerhus med lav indstigning

Førerhus med lav indstigning og plads til en eller op til tre passagerstole med sikkerhedssele. Indvendig højde 1605 mm, længde 2200 mm, bredde 2300 mm. Fås med sammenfoldelig passagerdør.







Førerhusaffjedring
Mekanisk affjedring både for og bag: springfjeder og støddæmper. Pneumatisk affjedring både for og bag: luftbælge.
Kabinevarmesystem
Varmesystemet i førerhuset fås i to varianter: en manuelt styret variant kun med varmer eller en manuelt styret varmer med aircondition. Det er desuden muligt at specificere et parkeringsvarmersystem på 2 kW som ekstraudstyr.
Førerstol
Tre forskellige komfortniveauer: Comfort, Standard og Economy. Alle tre har ryglæn, indstillingsmuligheder for længde, højde og vipning fremad samt integrerede nakkestøtter.
Indendørs opbevaring
Indvendigt har førerhuset mange praktiske og lettilgængelige opbevaringsrum til dokumenter og personlige ejendele. Der er to opbevaringsrum over forruden samt fire DIN-pladser. Det er muligt at specificere forskellige opbevaringsbokse (f.eks. til motortunnellen), en notesblok og tøjkroge som ekstraudstyr.
Passagersæde
Tre forskellige komfortniveauer: Standard, Economy og Basic.
Horn
Der fås to typer ekstra horn, eldrevne eller trykluftdrevne – enten to tagmonterede tryklufthorn eller ét elektrisk horn under frontklappen.
Førerhusfarver
Fås i 300 faste varianter. Der kan desuden bestilles yderligere farver i forbindelse med kundens ønske om tilpasning.
Seng
Sengen fås i ét eller to stykker og er enten 580 eller 780 mm bred. En sengehest fås som ekstraudstyr.
Rat
Rattet har en diameter på 460 eller 500 mm afhængigt af lastbilskonfigurationen og kan justeres til den ønskede stilling med trykluft.
Førerhus med lav indstigning
FE-førerhuset med lav indstigning giver let adgang med 90 graders døråbning. Det leveres i to versioner med enten et fladt gulv eller en motortunnel. Chaufførens udsyn er fremragende, og da det er en Volvo, er sikkerheden selvfølgelig helt i top.
Klimaanlæg
Varmesystemet i førerhuset fås i to varianter: en manuelt styret variant kun med varmer eller en manuelt styret varmer med aircondition. Det er desuden muligt at specificere et parkeringsvarmersystem på 2 kW som ekstraudstyr.

Tagluge
Førerhuset kan udstyres med en tagluge, der kan åbnes 50 mm. Den fås i enten glas eller stål. Lugen kan betjenes manuelt eller elektrisk.

Sædebetræk
Komfort-tekstil.

Vægpolstring
Komfort-tekstil.


Datablade

Download specifikationsdatablade i PDF-format til Volvo FE via følgende links.
